تعديل فانوس فيات 128 الخلفى الي لمبات ليد

بسم الله الرحمن الرحيم


الاخوه الكرام اصدقائي الاعزاء مالكي 128 موعدنا اليوم مع تعديل الفانوس الخلفى للعربية من لمبات عادية الى لمبات ليد بأى شكل احنا عوزينه و بتكلفه قليله جدا مقانه بالاسعار فى السوق

الموضوع للاخوه المبتدئين لذلك انا استخدمت مواد بدائيه جدا علشان تبقي متوفره و رخيصه فى نفس الوقت و اللى حابب يغير لحاجه افضل له حريه الاختيار





سيكون الموضوع مقسم الى ثلاث اجزاء سيتم ربطهم قريبأ بعد الفنش النهائى ان شاء الله و أى استفسار انا تحت أمركم

- الجزء الاول الادوات والخامات اللازمه وأماكن الشراء والأسعار
- الجزء التانى تصميم الشكل و تركيب الليدات و التقفيل
- الجزء الثالث تركيب الفانوس فى السياره و اعاده توصيله
--------------------------------------------------------

الجزء الاول
الادوات والخامات اللازمه و أماكن الشراء و الأسعار

1- وش الفانوس الشفاف الى هنستخدمه متوفر منه ثلاث الوان الشفاف و الاحمر و الفاميه و مكان البيع فى مول التوفقيه وسط البلد شركه هبه بلاست الدور التانى .. الطقم مكون من عدد 2 وش فانوس خلفى .. سعر الطقم الشفاف 20 جنيه - سعر الطقم الاحمر 20 جنيه - سعر الطقم الفاميه 55 جنيه .. بالنسبالى أنا فضلت الطقم الشفاف

--------------------------------------------------------
2- بالنسبة للمبات الليد الى هنستخدمها فى الاضاءه متوفر منها جميع الالوان اختار ما تشاء اهم شئ و انت بتشتريها تقول للبائع عاوز 3 فولت لإن يوجد منها 5 فولت و احنا المقاومه الى هنشتغل بيها ل 3 فولت أرجو الانتباه جيداً من هذه النقطة .. مكان البيع باب اللوق من ميدان التحرير محلات كتير بتبيعها انا جبت من محل اسمه حسام عبد الشافى .. السعر 20 جنيه لل 100 ليد العدد بيتقاس على حجم الصوره الى هترسمها على الفانوس الواحد حوالى 120 ليد الى 150 ليد .. انتبه من الفرق بين 3 فولت و 5 فولت .

--------------------------------------------------------

3- ورق كانسون هنستخدمه علشان يقفل اللون الشفاف بتاع الوش الى جبناه .. متوفر منه اكتر من لون اختار اللون اللى يريحك بيتباع فى الفجاله ميدان رمسيس او مكتبه سمير و على او مكتبه المعايرجي او اى مكتبه كبيره سعر الورقه مقاس A4 ( اكبر من الوش ) جنيه و نصف للورقه .


 --------------------------------------------------------

4- المقاومه اللى هنستخدمها عبارة عن مقاومة حراريه بمقدار 390 اوم / 5 واط حراريه ودى موجودة برضه فى باب اللوق ومحلات كتير بتبعها انا جبت من محل اسمه البير بجوار محل حسام عبد الشافى .. دى فايدتها تقليل فولت البطاريه من 12 فولت DC الى 3 فولت DC علشان اللمبه الليد متحرقش .. وهنحتاج منها 8 قطع سعر القطعه 3 جنيه تقريبا .

--------------------------------------------------------
5- ورق ابيض A4 عادى بيتباع فى اى مكتبه هنحتاجه علشان نرسم عليه الرسمه للتجربه بالقلم الرصاص

 --------------------------------------------------------

6- قطعه كرتون هنقصها على مقاس الفانوس ودى اللى هنثبت عليها اللمبات الليد ونلحم عليها .. إخترتها كرتون علشان سعرها رخيص ومتوفره فى أى مكان .. فى حلول تانيه طبعاً كتير بس أغلى و أماكنها بعيده .. وأنا اخترت أسهل حاجه عشان محدش يدوخ كتير .

--------------------------------------------------------

7- إبره خياطه بتاعت المنجد موجوده عند اى حد بتاع خردوات و سعرها الواحده الكبيره بجنيه .. هات الكبيره بتاعت اللحاف علشان تريحك .. ودى هنستخدمها لتخريم الكرتون و الورق الكانسون علشان نركب رجول اللمبات الليد استعداداً للحام

--------------------------------------------------------
8- قلم ماركر ماركة Yoken هتشترى على حسب لون الورقه الكانسون الى هنستخدمها لو لونها إسود هتجيبه إسود .. لو لونها أحمر هتجيبه أحمر .. بيتباع فى اي مكتبه سعره 7 جنيه او 5 جنيه وده هنرسم بيه الخطوط على الورقه الكانسون علشان نركب عليه اللمبات و تكون خط واحد .

--------------------------------------------------------

9- قصدير لحام البكره سعرها 10 جنيه هنستخدمه فى لحام اللدات و المقاومات مكان البيع باب اللوق .. محلات كتير بتبيعها انا جبت من حسام عبد الشافى .

--------------------------------------------------------


10 : كاويه لحام هنستخدمها فى لحام اللمبات من الخلف .. مكان البيع باب اللوق محلات كتير بتبعها انا جبت من حسام عبد الشافى سعرها بتبتدى من 8 جنيه الى 100 جنيه اشترى ام 15 جنيه حلوه و تكون 80 واط او 100 علشان تنجز معاك .

--------------------------------------------------------
 11- سلك توصيل يفضل أن يكون رفيع مثلاً زى سلك شاحن موبايل قديم هنستخدمه فى عمل كبارى توصيل بين اللمبات


--------------------------------------------------------

12- مفكات صليبه و عاده هنستخدمها لفك و تركيب الكشاف
--------------------------------------------------------

13- انبوبه سيلكون شفاف مش ابيض بتتباع عند بتاع الحدايد و البويات او من أى موان سعرها 12 جنيه ..  هات الشفاف أفضل علشان الابيض هيبقي وحش وهيبان فى الفانوس .
--------------------------------------------------------

14- اسلاك توصيل 1 ملى من عند أى كهربائى هات خمس أطراف كل طرف لون مثل الصوره و الطول نص متر و لو الراجل رخم عليك هات متر وخلاص .
 -------------------------------------------------------

15- بكرة شريط لحام ماركة غزالة من عند اى كهربائي هات الكبيره سعرها 3 جنيه هنلحم بيها الاطراف فى العربيه .

--------------------------------------------------------

والى هنا هنكون خلصنا الجزء الاول من الشرح أسف للتاخير عليكم لطرح الموضوع بالكامل بس والله غصب عنى بقالى حوالى ساعتين بجهز الموضوع فأرجو منكم دعوه صغيره فى ظهر الغيب .
اخوكم الصغير وليد .. مهندس تطوير تكنولوجيا .
انتظرونا غدا فى الجزء الثانى من الموضوع .. الجزء التانى تصميم الشكل و تركيب الليدات و التقفيل


--------------------------------------------------------------------



بسم الله الرحمن الرحيم

الاخوه الكرام انا اسف جدا على التاخير فى عرض الجزء التاني من موضوع التعديل بسبب بعض الظروف فى العمل و العائله و اتمني من الله ان يتتم علينا صالح الاعمال


ان شاء الله اليوم هنكمل باقى التعديل و هو طريقه تركيب اللمبات على الرسمه و طريقه توصيلها ببعضها و طريقه تركيب المقاومه التى بتخفض الكهرباء من 12 فولت و هو خرج بطاريه العربيه الى 3.5 فولت و هو فولت اللمبات
بسم الله نبدا
اولا لابد من التعرف على الليد او اللمبه الى هنستخدمها فى التشغيل علشان باقى الشرح هيترتب على كده






نلاحظ من الصوره ان الليد له طرفين واحد صغير و ده الطرف السالب و طرف اخر طويل و هو الطرف الموجب و لازم فى التركيب نراعي ان لازم الطرف الموجب الطويل يتلحم مع الطرف الطويل مثله
و الطرف القصير الى هو السالب يتلحم مع طرف اخوه قصير سالب
ولا يجوز ابدا فى حالتنا هنا فى هذا التعديل لحم اطراف موجب مع اطراف سالب او اطراف طويله مع اطراف قصيره وهنا عرفنا مواصفات اللمبه الى هنتعامل معاها فى الشغل ....


ملحوظه مهما جداااا

يوجد لدينا اربع رسومات و كل رسمه هتكون مثلا بلون مختلف وهما النور الصغير و الاستوب و الاشاره و المرشدير
و كل رسمه هيتم توصلها منفصله بسلك خاص و عدم ملامسه اى رسمه الى الرسمه التانيه


بعد لما رسمنا التصميم على الورقه البيضاء هنقوم بنقلها على الورقه الكانسون الى اشترناها فوق و الهدف من الرسم على الورق الابيض الاول علشان يبقي سهل المسح و لكن عند النقل على الورقه السوده هترسم بي القلم المركر الى السود الى اشترناه و ده مبينفعش يتمس و هنخسر ورق كتيرررررر




بعد لما رسمنه الرسمه على الورقه السوده هنقوم لزقنها على الكرتونه الى جهزناها فو ق و بكده هيكون الرسمه فوق الكرتونه
بعدها جه وقت الابره المنجد الى اشترينها و هيا تخريم الرسمه الى على الورقه السوده علشان نزرع اللمبات لان الرجول بتاعه اللمبه ضعيفه و صعب تخرم الكرتونه علشان قويه




 مع مراعات عند زرع المبات فى الاخرام ان يكون السطر الى فوق دايما لطرف اللمبه الموجب الى هو الطويل و السطر التانى بتاع الرسمه يكون الطرف السالب بتاع المبه الى هو القصير








مع مراعات كل لمبه اطرفها متلمسش بعض و لكن كل لمبه طرفها يلمس اللمبه الى بعدها الموجب مع الموجب و السالب مع السالب



و ده شكل اللمبات من فوق الرسمه الى على الورقه السوده



هنا احنا عملنا سطر كامل من التصميم و جه وقت اللحام

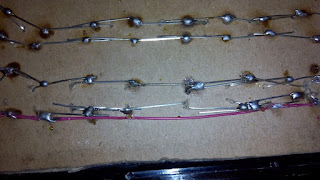

بعد لما طبقنا اطراف اللمبات مثل الصوره الى فوق بكامل السطر هنقوم بلحم كل الاطراف المواجب مع بعض بالقصدير و كل الاطراف السالب مع بعض مع مراعات ان الاطراف الموجب لا تلمس ابدا

 الاطراف السالب



هنا احنا قمنا بلحام الاطراف بس ظاهر فى الصوره سطرين علشان انا بلحم الرسمه كلها مع بعض ولكن حضرتك و انتا بتركب اول مره هيبقي صعب تتعامل مع الكميه الكبيره من اللمبات فهتقوم بتركيب سطر و لحامه و تبتدا فى السطر الاخر و هكذا




فى حاله ان مكان الاطراف بتاعه المبات مش موصله مع بعض هنقوم بتوصلها بسلك الشاحن الى فوق الى جهزناه مثل الصوره

وكده احنا عملنا اول رسمه من الاربعه الى قولنا عليهم فوق النور الصغير و المرشدير و الاستوب و الاشاره
هنقوم بتفيذ بالرسومات الباقيه بنفس الطريقه الى عملنا بيها اول رسمه
مع مراعات ان كل تصميم على حد ولازم عدم ملمسه اى اطراف من الرسمه برسمه تانيه
و كل رسمه هيبقي ليها توصيل منفرد




بعد تنفيذ الاربعه رسومات بالكامل و التاكد من عدم ملمسه اى رسمه للاخره جه وقت توصيل المقاومات الى بتخفض الكهرباء من 12 فولت بتوع البطاريه الى 3.5 فولت بتوع اللمبات
و الطريقه اننا هنحتاج عدد اربع مقومات حراريه علشان كل رسمه هيبقي ليها مقاومه منفرده بعيد عن باقى الرسومات
و هيتم لحم طرف المقامه مع طرف الموجب بتاع اللمبات
بمعني ان احنا لما قومنا بلحام اللمبات مع بعض اصبح جميع الاطراف الموجب مع بعض و جميع الاطراف السالب مع بعض فى كل رسمه على حد
هناخد بقى الطرف الموجب بتاع الرسمه الاولى و نلحم فيه طرف المقامه الاولى
و ناخد الطرف الموجب بتاع الرسمه التانيه و نلحم فيه المقاومه التانيه
و ناخد الطرف الموجب بتاع الرسمه التالت و نلحم فيه المقاومه التالته
و بالمثل الرسمه الرابعه

و بكده احنا اصبح لدينا اربع اطراف من المقاومات الى الاربعه
كده احنا خلصنا الاطرف الموجب كلها بتوع الاربع رسومات و متبقي لدينا اربع اطراف الى هما من كل رسمه بتوع الطرف السالب
هنقوم بجمع جميع الاطراف السالبه مع بعض و جعلهم طرف واحد فقط
ملحوظه هامه جداااااااا
لا يمكن جمع الاطراف الموجب مع بعض فقط السالبه هى الى هتتجمع مع بعض لانها هتوصل بطرف الارضي بتاع العربيه و لو تم جمع الاطراف الموجب مع بعض هيصبح كل الرسومات بتور مع بعض دفعه واحده ولكن بجعل كل رسمه على طرف هنقدر نشغل الرسمه الى احنا عوزنها بمزاجنا

و بكده هنكون بقي عندنا خمس اطراف وهم
اربع اطراف خرجين من المقاومات بتوع الاربع رسومات كل طرف لوحده من مقاومه منفصل عن الى جنبه
و طرف خروج بتاع الارضي الى هو تجميع الاربع اطراف بتوع الطرف السالب بتاع اللمبات

و الى هنا هنبدا تركيب الكرتونه الى صممنا عليها الرسومات داخل الوش بتاع الفانوس الشفاف الى اشترناه


و ان شاء الله فى الجزء الثالث هنقوم بفك الفانوس من العربيه و تقفيل الوش الشفاف عليه بالرسمه الجديده و تركيبه فى العربيه
اخيرا انا اسف جدااااااا على التاخير عليكم فى الموضوع و انا جاهز لاى استفسار عن طريق الموبايل او صفحه الفيس او من التعليقات هنا فى الموضوع


اخوكم فى الله
وليد صلاح
ابو يوسف و عمر و نور
مهندس تطوير
